远东电缆额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预分支电缆

产品详情

产品参数

预制带分支电缆
选用指南

一、产品标准
　　本产品参照日本电线工业会标准JCS376-1992《带分支电缆》、GB12706-91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产。
二、适用范围
　　本产品用于工频额定电压0.6/1kV及以下配电线路做配送电能之用，是用于住宅楼、办公大楼、宾馆、医院、商场等配电系统，也适用于公路、桥梁、体育场馆的照明系统。
三、使用特性
1、工频额定电压U0/U为0.6/1kV;
2、 PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃；
3、短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温度不超过250℃；
4、电缆敷设时环境温度应不低于0℃；
5、阻燃型电缆的阻燃性能符合GB12666.5-90标准C级要求；
6、耐火型电缆的燃烧性能符合GB12666.6-90标准A级或B级要求；
7、电缆弯曲半径不小于电缆外径15倍；
8、电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求；
9、主干电缆无接头、连续性好，大大减少故障点；
10、采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间；
11、缩小敷设占用空间，可与其它管道共同敷设；
12、分支部采用密封接头，长期免维护、免保养。

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

五、预制带分支电缆主要参数

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

六、主干及分支（PVC XLPE绝缘）电缆技术参数

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

七、主干及分支电缆的允许载流量

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

载留量计算条件
电缆中心距：185mm2 及以下为电缆直径的两倍；185 mm2 以上为90mm;
周围环境温度：40℃；
导体最高允许温度：PVC绝缘70℃；XLPE绝缘90℃；
不同环境温度下载流量修正系数

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

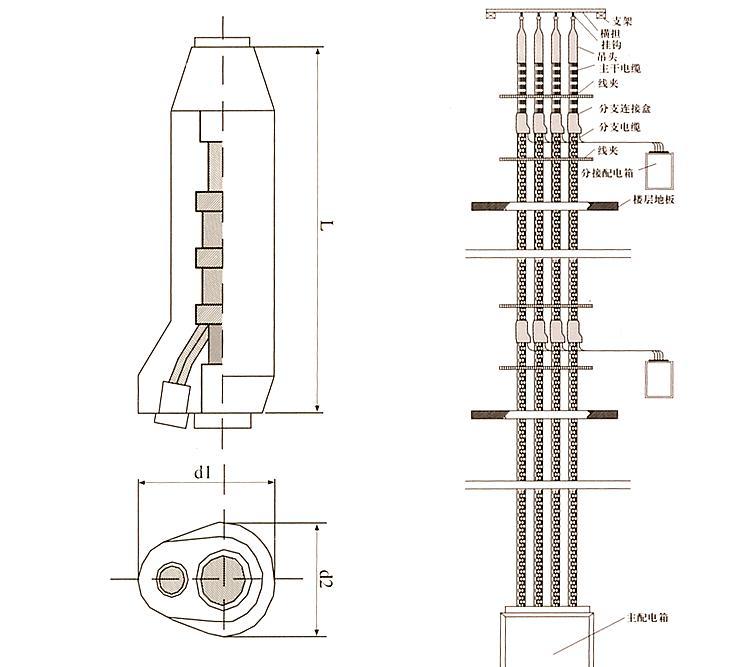

八、分支连接盒结构示意图、安装示意图

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预

九、定货须知
为了更好的设计您的预制带分支电缆，请用户提供以下资料：
1、建筑物类别：高层建筑、体育场馆、公路等；
2、建筑物构造：建筑物配电系统图，预制带分支电缆的布置；
3、配电方式：单相双线、单相三线、三相三线、三相四线、三相五线制；
4、预制带分支电缆：电缆型号、主干及分支电缆的截面、各分支连接盒间距离、主干电缆长度、分支电缆长度等；
5、敷设方式：由楼顶上拉下或从地面拉上楼顶；
6、上端支撑：用或不用电缆悬吊装置、电缆夹紧装置；
7、附件：夹具、托架等；
8、电缆盘具：
9、其它要求：
